집진기

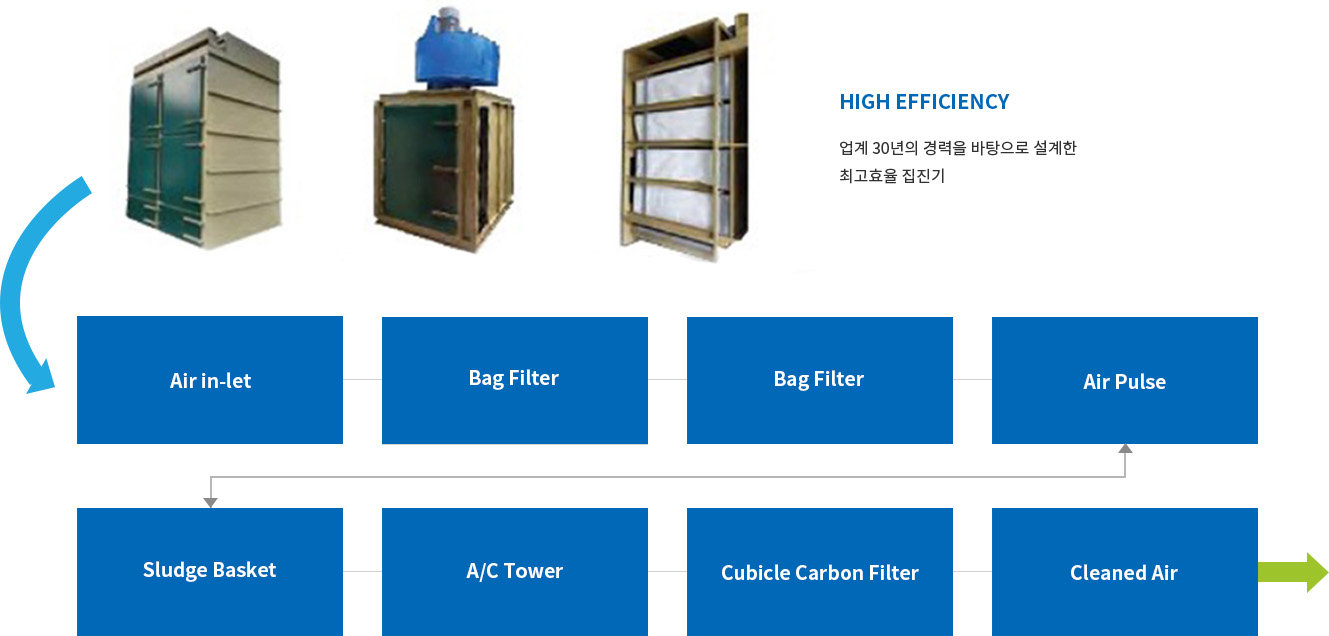

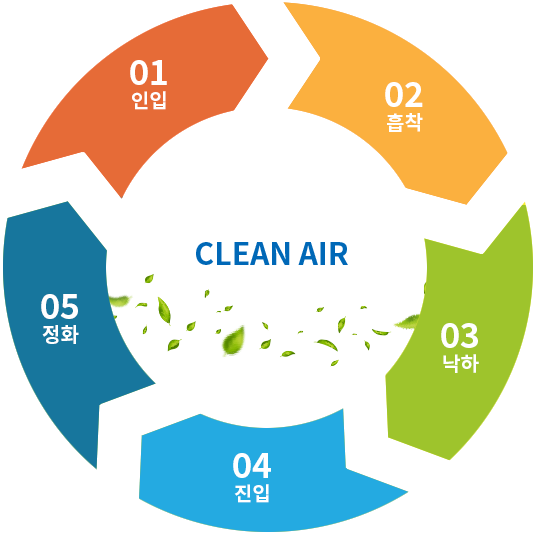

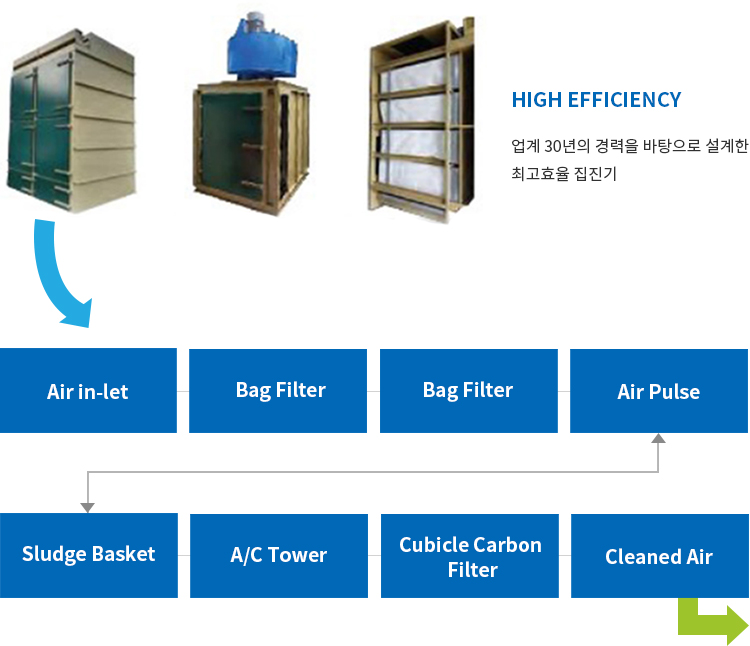

오염 공기 인입

introduction of contaminated air

무거운 분진은 백필터에 부딪혀 떨어지고, 미세 먼지/분진은 백필터에 흡착

Heavy dust hits the bag filter and falls, fine dust/dust adsorbs on the bag filter

흡착된 미세먼지는 압축공기에의해 탈착되어 슬러지 바스켓으로 낙하

The adsorbed fine dust is desorbed by compressed air and dropped into the sludge basket

정화된 공기가 A/C Tower로 진입

Purified air enters the A/C Tower

나노 큐비클 활성탄에서 남아있는 가스/냄새 정화

Purification of remaining gases/smells from nanocubic activated carbon

OLD 설계

탈진하여 떨어지던 미세 먼지가 상향
기류에 의해 필터에 다시 달라 붙는
구조이기 때문에 효율성이 현저히
떨어지고 탈진 횟수도 잦아서 필터의
수명이 짧다는 단점이 있습니다.

NEW 설계

하향기류를 따라 탈진 먼지가 자연스럽게
밑으로 떨어지기 때문에 효율성이 좋고,
탈진횟수와 압축공기의 소묘량 또한
획기적으로 줄일 수 있어 필터 수명 증가
및 유지보수 비용절감 효과가 있다.

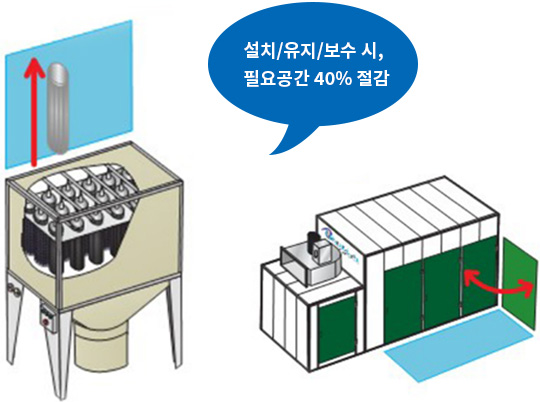

기존의 집진기는 원통형 백필터를 수직배열 하여, 필터 교체 및 유지
보수 작업이 힘들고, 상대적으로 넓은 공간이 필요하다.

반면, 파인오토시스템(주)의 집진기는 필터를 수평으로 배열하고
측면에 개폐부를 장착하여, 필터 교체 및 유지보수 작업을 용이하게
하고, 기존 집진기 대비 최대 40% 작은 공간에도 설치가 가능하다.

작업 환경에 따라 모듈을 추가하는 방식으로 다양한 출력량을 만들어 낼 수 있기 때문에, 설계 변경이나 주문 제작에 대한 추가비용을 절감할 수 있고, 증축에 용이하다.

AIR PULSE
압축공기

압축공기를 필터 오염 상태에 따라 분사하여, 탈진율을 높인
설계로 필터의 수명 및 에너지 효율을 극대화할 수 있다.

COMEFRI
SIEMENSE

내구성이 높은 이탈리아 코메프리 팬과 고효율의 지맨스
모터를 채택하여, 에너지 소비 비용을 절감할 수 있다.
