수용성 페인트 속성 건조Intensive Drying
3 ~ 6m/sec의 속도로 공기를 분사하여 속성 건조 가능

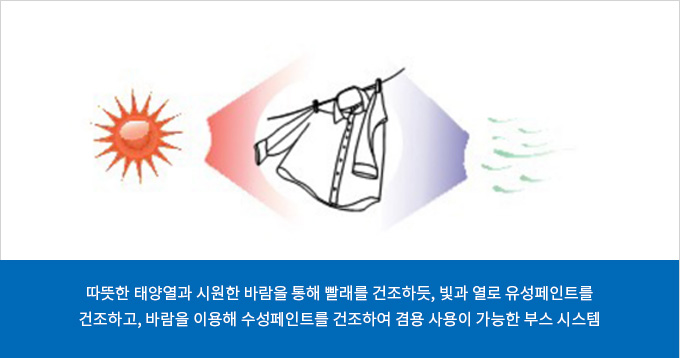

유,수용성 페인트 겸용 부스 원리
휘발성이 있는 유성 페인트의 건조방식은 열과 소량의 공기를 이용하는 반면, 수용성 페인트의 경우 다량의 공기를 이용하여 수분 증발을 유도하는 방식으로
공기 흐름의 방향과 속도, 양을 조절하는 특별한 기술력을 요하는 시스템이다. 파인오토시스템(주)에서는 유,수용성 겸용 페인트 도장/건조 시스템의 획기적인 기술 개발로
급기와 배기의 공기흐름을 효과적으로 제어할 뿐만 아니라 폐열을 회수/순환하여 재활용 하는 방식으로 비용 절감 효과와 작업시간 30% 단축으로 작업 효율을 극대화 하였다.
01
3 ~ 6m/sec의 속도로 공기를 분사하여 속성 건조 가능
02
적외선 건조는 자체 표면과 페인트간의 결속력을 높여 고품질의 도장이 가능
03
작업 시간이 단축될 뿐만 아니라, 화석연로를 사용하지읺기 때문에 비용의 30% 절감 가능
04

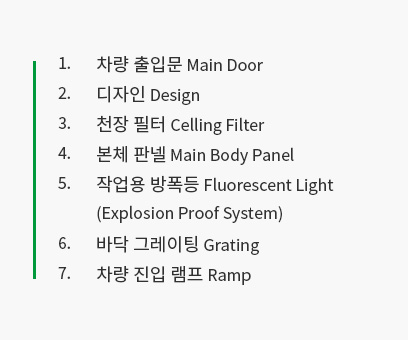

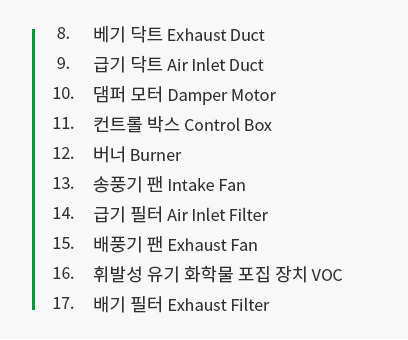

수성 및 유성 페인트 겸용 도장부스(제 10-12096417호)
에너지 리커버리시스템으로 동급제품 대비 65% 연료절감 효과를 실현한 최신 제품
65% of energy savings, rated best in its class for energy recovery system
유효공간 15000-5500-4500(실내)의 대형도장부스
Space saving medium paint booth 15000-5500-4500(internal)
필립스 3파장의 밝고 긴 수명의 160개 형광등 내장(자연광 효과)
160 high output Phillips radiation lamps providing natural light effect
특수건조모드 가동으로 조용하고 안정된 온도유지(최대 연료절감 효과)
Keep quite and stabilized temperature (the biggest energy saving effect)
by operation of special drying mode
4도어 4,000mm의 넓은 차량 출입문
Wide entrance doors of 4,000mm, 4-fold
특수 원통 드럼의 최소저항의 40개 V.O.C 장착
Install 40 each V.O.C tower with minimum resistance
VFD 인버터 시스템으로 보다 정교한 팬 제어 가능
Exquisite fan work caused by VFD Inverter System
60T 화이버그라스울 단열재 시공으로 화재예방
Fire prevention by installing 60T fiberglass wool insulator
안정된 풍량과 기밀유지 및 필터교환이 용이한 21개의 천장 필터 프레임 구조
21 hidden filter frame structures that stabilize air volume, and allow easy change filters
풀 다운 드래프트 시스템으로 원활한 에어 순환 및 최적의 도장 환경 제공
With full down draft system, smooth air circulation and best drying circumstance
상부코너 45도 경사판 전체조명 부착으로 사각없이 밝은 조도 유지
Maintain intensity of illumination without dead zone for entire space loading lamp
on the inclination plate of the upper side corner
기기 외부/ The Outside View
폐열 회수 장치 / Energy Recovery System
VFD 컨트롤 박스/VFD Control Box
에어포일팬 Air Foil Fan
* 터보팬 가능 / Option : Turbo Fan
원통형 V.O.C / V.O.C Tower
열 교환기 / Heat Exchanger
| 외부규격 External Size |
L15,120 x W5,620 x H5,200 | 차량 출입구 Main-Door |
W4,000 x H4,500 / 4짝, 4-fold | ||
|---|---|---|---|---|---|
| 내부규격 Internal Size |
L15,000 x W5,500 x H4,500 | 작업자 출입구 Workman-Door |
W800 x H2,100/ 2개 (창문포함), 2set with window | ||
| 판넬재료 Panel Materials |
60T 그라스울 불연재 / Glass Wool 60T Fire Resistant Panels | 조명 Lighting |
천장 Ceiling | 22개 / 22units 4x32w | |
| 필터 Filter |
Pocket filter, Paint-stop filter, Pre-filter, Ceiling filter, Floor filter, V.O.C tower(40EA) |
벽체 Wall | 18개 / 18units 4x32w | ||
| 배풍 Exhaust |
팬 Fan | 에어포일팬 Air Foil Fan | 송풍 Intake |
팬 Fan | 에어포일팬 Air Foil Fan |
| 모터 Motor | 18.37 kw(25HP) X 2 units VFD 인버터 시스템 / VFD Inverter System |
모터 Motor | 7.5kw(10HP) X 4 units VFD 인버터 시스템 / VFD Inverter System |
||
| 풍량 CMM | 600 ㎥/min | 풍량 CMM | 600 ㎥/min | ||
| 폐열 회수 장치 Energy Recovery System |
규격 Size : L1,300 x W1,400 x H1,400 | ||||
※ 좌우로 움직여 보세요.
에너지 리커버리(energy recovery) 방식 시스템으로 동급제품 대비 65% 연료절감 효과를 실현한 최신 제품
65% of energy savings, rated best in its class for energy recovery system
풀 드롭다운(천장)의 안정적인 공기흐름 유지
Full dropdown ceiling to maintain a stable air flow
필립스 3파장의 밝고 긴 수명의 104개 형광등 내장(자연광 효과)
104 high output Phillips radiation lamps providing natural light effect
유효공간 7400-4200-2850(실내)의 중형도장부스
Space saving medium paint booth 7400-4200-2850(internal)
4도어 3,200mm의 넓은 차량 출입문
Wide entrance doors of 3,200mm, 4-fold
특수 원통 드럼의 최소저항의 9개 V.O.C 장착
Install 9 each V.O.C tower with minimum resistance
VFD 인버터 시스템으로 보다 정교한 팬 제어 가능
Exquisite fan work caused by VFD Inverter System
60T 화이버그라스울 단열재 시공으로 화재예방
Fire prevention by installing 60T fiberglass wool insulator
안정된 풍량과 기밀유지 및 필터교환이 용이한 6개의 천장 필터 프레임 구조
6 hidden filter frame structures that stabilize air volume, and allow easy change filters
풀 다운 드래프트 시스템으로 원활한 에어 순환 및 최적의 도장 환경 제공
With full down draft system, smooth air circulation and best drying circumstance
상부코너 45도 경사판 전체조명 부착으로 사각없이 밝은 조도 유지
Maintain intensity of illumination without dead zone for entire space loading lamp
on the inclination plate of the upper side corner
기기 외부/ The Outside View
폐열 회수 장치 / Energy Recovery System
VFD 컨트롤 박스/VFD Control Box
터보팬(15HP) / Turbo Fan(15HP)
* 에어포일팬 가능 / Option : Air Foil Fan
원통형 V.O.C / V.O.C Tower
열 교환기 / Heat Exchanger
| 외부규격 External Size |
L7,520 x W4,320 x H3,650 | 차량 출입구 Main-Door |
W3,200 x H2,800 / 4짝, 4-fold | ||
|---|---|---|---|---|---|
| 내부규격 Internal Size |
L7,400 x W4,200 x H2,850 | 작업자 출입구 Workman-Door |
W800 x H2,100 / 1개 (창문포함), 1 set with window | ||
| 판넬재료 Panel Materials |
60T 그라스울 불연재 / Glass Wool 60T Fire Resistant Panels | 조명 Lighting |
천장 Ceiling | 10개 / 10units 4x32w | |
| 필터 Filter |
Pocket filter, Paint-stop filter, Pre-filter, Ceiling filter, Floor filter, V.O.C tower(9EA) |
벽체 Wall | 16개 / 16units 4x32w | ||
| 배풍 Exhaust |
팬 Fan | 터보팬 / Turbo fan (에어포일팬 가능) | 송풍 Intake |
팬 Fan | 터보팬 / Turbo fan |
| 모터 Motor | 15kw (20HP) VFD 인버터 시스템 / VFD Inverter System |
모터 Motor | 11kw(15HP) VFD 인버터 시스템 / VFD Inverter System |
||
| 풍량 CMM | 400 ㎥/min | 풍량 CMM | 400 ㎥/min | ||
| 폐열 회수 장치 Energy Recovery System |
규격 Size : L1,300 x W1,400 x H1,400 | ||||
